配电柜的铜排如何选择
发布时间:2021-04-06 17:48:34浏览次数:
       配电柜在电力系统中起到分配、保护的重要电力设备,配电柜的铜排是一种大电流导电产品,适用于高低压开关柜、开关触头、配电设备、母线槽等电器工程,也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
配电柜铜排改造
       铜排又称铜母线、接地铜排,是由铜材质制作的,截面为矩形或倒角(圆角)矩形的长导体,由铝质材料制作的称为铝排,在电路中起输送电流和连接电气设备的作用。目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。
       由于铜的导电性能等优于铝,铜排在电气设备,特别是成套配电装置中得到了广泛的应用;一般在低压配电柜中的A、B、C、N相母排和PE母排均采用铜排;铜排在使用中一般标有相色字母标志或涂有相色漆,A相铜排标识为“黄”色,B相为“绿”色,C相为“红”色,N相为“淡蓝”色,PE母线为“黄绿”双色,铜排主要是用在一次线路上(大电流的相线、零线、地线都会用到铜排),在电柜上较大电流的一次元器件的连接都是用铜排,一排电柜在柜与柜之间连接的是主母排,主母排分到每面电柜的开关电气(隔离开关、断路器等)上的是分支母排。铜排有镀锡的也有裸铜排,在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。空余处就有加热缩套管防护,也有些是用绝缘油漆的。用铜排最主要考虑的是载流量,根据电流大小选用适合的铜排,连接处的螺丝一定要上紧,否则电流大时会出现烧熔铜排的可能。
配电柜的铜排如何选择
配电柜铜排改造

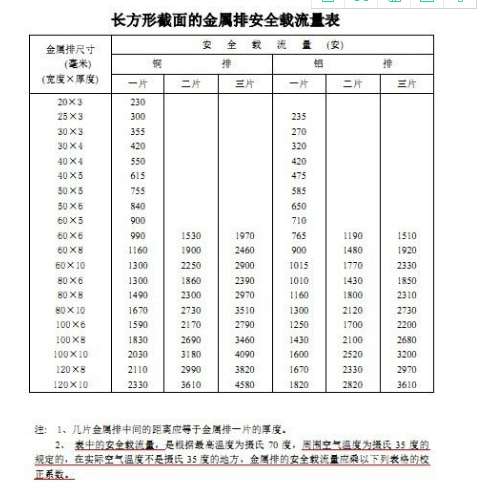

矩形母线载流量:
  40℃时铜排载流量=排宽*厚度系数
  排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:
  [12-20.5,10-18.5,8-16.5,6-14.5,5-13.5,4-12.5]
  [注]:根据建议和进一步核算,将原厚度系数20,18,16,14,12分别加0.5,更加接近。
  双层铜排[40℃]=1.56-1.58单层铜排[40℃](根据截面大小定)
  3层铜排[40℃]=2单层铜排[40℃]
  4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
  铜排[40℃]= 铜排[25℃]*0.85
  铝排[40℃]= 铜排[40℃]/1.3
  例如求tmy100*10载流量为:
  单层:100*18.5=1850(A)〔查手册为1860A〕;
  双层:2(TMY100*10)的载流量为:
  1850*1.58=2923(A);〔查手册为2942A〕;
  三层:3(TMY100*10)的载流量为:
  1850*2=3700(A)〔查手册为3780A〕
  以上所有计算均精确到与手册数据相当接近,铜排选型也需要根据使用工况来确定。东莞市祺丰电气科技有限公司可根据用户用电需求等因素综合选择铜排型号,具体情况可联系:黄工 13723508162
