常熟CW1框架断路器常见故障及解决办法
发布时间：2021-11-10 09:38:21浏览次数：
常熟CW1系列智能型断路器跳闸故障分析及排除办法简介
（一） 断路器跳闸（故障指示灯亮）
可能产生的原因：一、过载故障脱扣（长延时指示灯亮）；
检查及排除方法：
1. 在智能控制器上检查分断电流值及动作时间；
2. 分析负载及电网运行情况；
3. 如确认过载应立即寻找及排除故障
4. 如实际运行电流与长延时动作电流不匹配，请根据实际运行电流修改长延时动作电流整定值，以适当的匹配保护；
5. 按下复位按钮，将断路器重新合闸。
可能产生的原因：

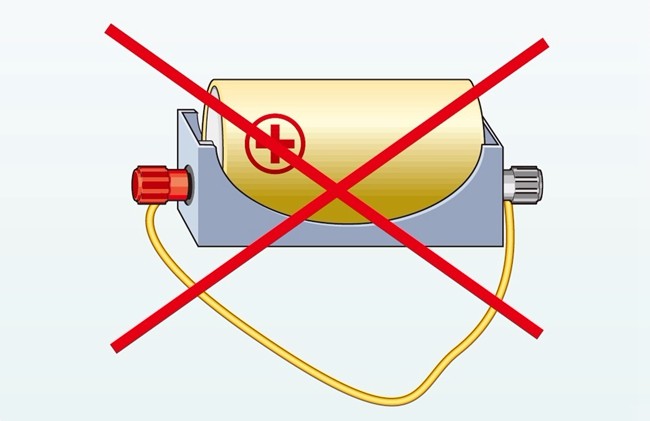

二、短路故障脱扣（短延时或瞬时指示灯亮）；检查及排除方法：
1. 在智能控制器上检查分断电流值及动作时间；
2. 如确认短路应立即寻找及排除故障
3. 检查智能控制器的整定值；
4. 检查断路器是否完好，并确定能否合闸运行；
5. 按下复位按钮，将断路器重新合闸。

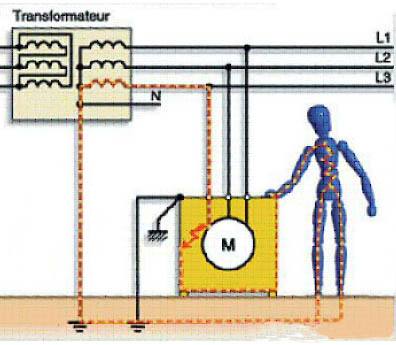

三、接地故障脱扣（接地故障指示灯亮）；
检查及排除方法：
1. 在智能控制器上检查分断电流值及动作时间；
2. 如确认短路应立即寻找及排除故障
3. 如检查无接地故障，请检查接地故障电流整定值是否合适，是否与实际保护相匹配；如整定不合适，应修改接地故障电流整定值；
4. 按下复位按钮，将断路器重新合闸。
四、欠电压脱扣器脱扣；
检查及排除方法：
1. 检查电源电压是否低于70%Us;
2. 检查检查欠电压脱扣器及控制单元是否出故障；
可能产生的原因：
五、机械联锁动作
检查及排除方法：
1、检查两台装有机械连锁的断路器工作状态。
可能产生的原因：
五、机械联锁动作
检查及排除方法：
1、检查两台装有机械连锁的断路器工作状态。
