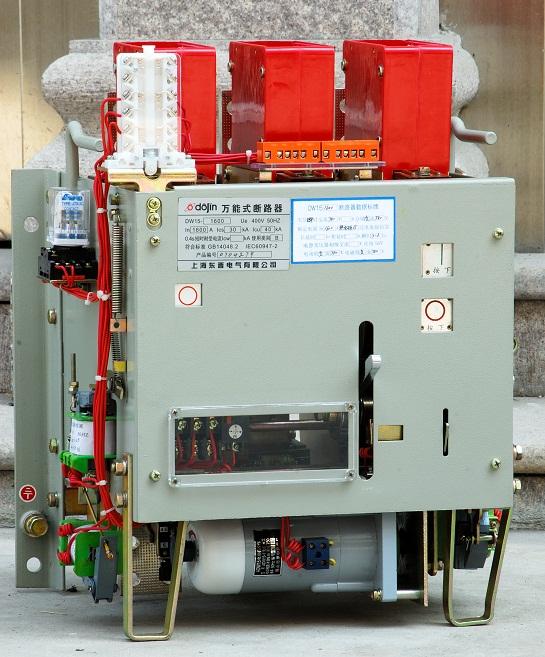

DW型断路器分、合闸故障处理
发布时间：2020-11-09 21:52:24浏览次数：
对于小容量的微型低压断路器，为了保证使用安全不考虑由用户自行修理，这些断路器外壳用铆钉铆死，不能拆开检修，在出现故障时，只需要更换新的断路器。在生产成套配电柜的厂家和大型企业，对有故障的低压断路器才进行检修。
分、合闸故障处理
1、DW型断路器手动操作不能合闸
1）断路器手柄操作不能合闸，多数原因是自由脱扣机构调整不当所引起的，对自由脱扣机构进行调整。调整在手动操作合闸时，斧型杠杆的右下端和伞形杠杆的左端缺口搭接在一起为止，使断路器处于合闸状态。
2）斧型杠杆右下端和伞型杠杆左端缺口处磨损，或伞型杠杆右上端和鼠形左上端缺口处磨损变钝，或装配调整不当，钩搭时易滑脱，自由脱扣机构不能“再扣”，也将使断路器手柄操作不能合闸。排除故障时可用细锉刀进行细致整修，必要时更换新零部件，或将自由脱扣机构解体检查，使机构在合闸位置时，间隙满足要求。检修中不能随便改变弹簧长度。
3）斧形杠杆右端的齿形钩和勾搭接处磨损变钝或装配调整不当，导致钩搭滑脱，可用细锉刀进行细致的整修，必要时更换新零部件。可调节支架上的止挡螺丝，是自由脱扣机构在闭合时能可靠挂牢，其挂入深度不应小余2MM。
4）失压脱扣器线圈无电压或线圈烧坏，应检查线圈电压或更换线圈。
5）储能弹簧变形，造成合闸力不足，使触头不能完全闭合，应更换合适的储能弹簧。
6）释放弹簧的反作用力过大，应重新调整或更换弹簧。
7）脱扣机构不能复位再扣，应调整脱扣器，将再扣接触面调到规定值。
8）若手柄可以推动合闸位置，但放手后立即弹回。应检查各连杆轴销的润滑情况，如果润滑油干枯，应加添新油，以减小摩擦阻力。
9）若触头与灭弧相碰，或动、静触头之间及操作机构的其他部位有卡住现象，导致合闸失灵，根据具体情况进行调整处理。
如您遇到断路器其他故障原因引起的跳闸，无法正常合闸，无规律性跳闸等用电故障，请及时联系东莞市祺丰电气科技有限公司，我们有服务工程师24小时为您服务。
