配电房日常巡检指导书
发布时间：2020-11-05 22:34:49浏览次数：
1. 本指导书适用范围

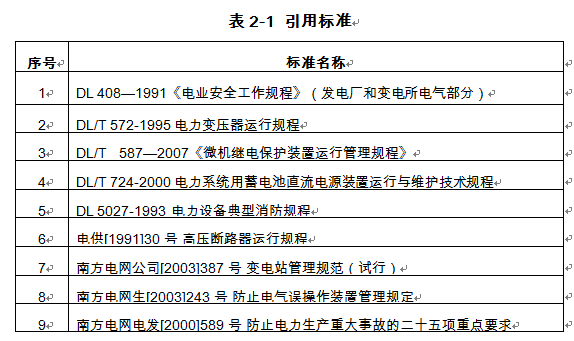

本指导书适用于10kV及以下配网设备配电房日常巡检指导书。2. 本指导书引用标准
3. 作业流程
4. 安全及预控措施
表4-1 工作前安全风险辨析及预控措施表| 序号 | 风险点 | 预防控制性措施 |
|---|---|---|
| 1 | 现场工作人员情绪不稳定，身体状况不佳 | 工作负责人对作业人员进行适当调整，保证作业人员精神状态良好。 |
| 2 | 扎脚、摔伤 |
1）巡视时穿工作鞋，禁止穿凉鞋、拖鞋。 2）雨天路滑，慢行走，过沟，走山道时防止摔伤，不走险路。 |
| 3 | 蛇咬、蜂蛰伤人 |
1）在树木和草丛中行走时，要用棍棒拍打，避免被蛇咬伤，要随身备带蛇药。 2）发现蜂窝不要靠近行走，严禁触碰蜂窝。 |
| 4 | 溺水 | 过河时，不得趟（游）不明深浅的水域。过没有护栏的桥时，要小心防止落水。 |
| 5 | 高处坠落 | 巡视时严禁攀登树木和杆塔。 |
| 6 | 交通意外 |
1）出发前，要做好车辆安全检查。 2）遵守交通法规，以免发生交通意外事故。 |
| 7 | 触电伤害 |
1）沿线路外侧行走，大风应沿线路上风侧行走。 2）发现导线断落地面或悬吊空中，应设法防止行人靠近断线点8米以内，并迅速报告领导，等候处理。 3）人体与设备带电部位保持足够的安全距离。 |
| 8 | 有害气体伤人 | 进入有六氟化硫设备且通风不良的电房前，应先打开门通风15分钟，然后方可进入。 |
| 9 | 环境气候 | 遇有威胁到工作人员的恶劣天气（雷雨、高温、台风等）时，应停止工作。 |
5. 作业准备
5.1. 作业前准备
表5-1 作业前工作准备| 序号 | 项目 | 内容或要求 | 备 注 |
|---|---|---|---|
| 1 | 明确巡视内容 | 根据巡视计划，确定线路、设备的巡视范围和分界点。 | |
| 2 | 查阅资料 | 查阅作业指导书及该线路相关的单线图、路径图、负荷记录、测温记录、缺陷记录、故障记录。了解保护动作情况等信息。 | |
| 3 | 规划巡视路线 | 根据单线图、路径图及道路交通情况规划巡视路线。 | |
| 4 | 工期计划 | 按计划时间进行巡视。 | |
| 5 | 安全与技术交底 |
1）技术交底：明确巡视要求、标准、重点巡视部位及注意事项。 2）参照本作业指导书“安全及预控措施”作安全交底。 |
5.2. 人员、工器具及仪器仪表配置
5.2.1. 人员配备
表5-2 作业人员配备| 序号 | 工序名称 | 建议工作人数 | 负责人数 | 监护人数 |
| 1 | 日常巡视 | 2 | 1 | 1 |
| 2 | 夜间巡视 | 2 | 1 | 1 |
| 3 | 故障巡视 | 2 | 1 | 1 |
| 注：作业人员根据具体工程量规模配备 | ||||
5.2.2. 工器具及仪器仪表配置
表5-3 主要工器具及仪器仪表配置| 序号 | 名称 | 单位 | 数量 | 说明 |
| 1 | 汽车 | 辆 | ||
| 2 | 摩托车 | 辆 | ||
| 3 | 望远镜 | 台 | ||
| 4 | 夜视望远镜 | 台 | ||
| 5 | 万用表 | 只 | ||
| 6 | 红外测温枪 | 支 | ||
| 7 | 红外热成像仪 | 台 | ||
| 8 | 数码照相机 | 台 | ||
| 9 | 电筒 | 只 | ||
| 10 | 绝缘电阻表 | 只 | ||
| 11 | 对讲机 | 台 | ||
| 12 | 分贝仪 | 台 | ||
| 注：主要工器具及仪器仪表数量根据具体工作需求配备。 | ||||
6. 作业内容
表6-1 作业内容| 服务 对象 | 项目 | 正常指标 | 是否达标 | 问题与建议 |
|---|---|---|---|---|
|
配电房环境 |
建筑物、构筑物 | 墙身、地面无裂痕、无漏水、渗水、积水现象； | ||
| 房门和窗无损坏、锈蚀情况，门锁完好； | ||||
| 防小动物设施（防鼠板、驱鼠器等）完好、有效。 | ||||
| 电缆沟、线槽穿墙孔洞 | 沟内无积水； | |||
| 进出线孔洞封堵密封严密； | ||||
| 盖板无缺失、破损或不平整现象。 | ||||
| 安健环 | 电房警示标志牌齐全； | |||
| 电柜名称、运行状态标识牌正确； | ||||
| 电缆桥架警示标志齐全，走向标志正确； | ||||
| 模拟接线图正确。 | ||||
| 消防、通风、照明 | 灭火器类型配备正确、功能正常、在检测有效期内； | |||
| 应急灯、防潮灯运行正常； | ||||
| 无异味、杂物。 | ||||
| 电房温湿度 | 温度不得超过+40℃,且不得低于-5℃。其相对湿度不得超过50%，满足GB/T 7251.1要求。 | |||
| 其他 | 安全防护用具、仪表、常用工具、备品备件、钥匙应配备专柜(架)，按规范存放。 | |||
| 安全工器具检测合格，在有效期内。 | ||||
| 电力电缆 | 电缆支架、卡码与接地扁钢 | 无锈蚀、松动。 | ||
| 线路标志牌 | 标号完好清晰、无脱落，名称正确。 | |||
| 电缆终端 | 绝缘胶无老化、套管完整；无放电痕迹。 | |||
| 电缆进出孔洞 | 封堵紧密。 | |||
| 电缆引线和连接点 | 无变动或发热现象，引线形状无变形。 | |||
| 高压开关柜 | 柜体铭牌 | 清晰、完整。 | ||
| 分合闸状态指示灯、带电显示 | 指示与开关状态一致。 | |||
| 带电显示装置 | 显示正常。 | |||
| 仪表 | 外观不存在损坏痕迹；仪表显示的各时段峰谷平用电量、有功电度、无功电度和功率因数等数值正常。 | |||
| 继电保护 | 工作正常，无报警信号。 | |||
| 变压器 | 柜体铭牌 | 清晰、完整。 | ||
| 运行声音 | 满足JB/T 10088规定，不大于60 dB。 | |||
| 外壳 | 无锈蚀、机械损伤。 | |||
| 油浸式变压器油色油位 | 颜色正常、油面水平线在可观察范围内。 | |||
| 油浸式变压器吸湿器 | 吸湿器呼吸道通畅，防潮剂（硅胶）无变色 | |||
| 变压器外壳或围栏 | 无损坏，门可紧闭。 | |||
| 变压器线圈绕组极限温升 | 油浸式变压器属 A级绝缘允许的极限温升为65 K。 | |||
| 干式变压器各种绝缘的允许极限温升：A级为65 K，E级为75 K，B级为80 K，F级为100 K，H级为125 K，C级为150 K。 | ||||
| 注：干式变压器采用H级绝缘材料的，其最高温度应在180℃以下。 | ||||
| 直流屏及蓄电池柜 | 监控模块、充电模块 | 无告警、故障。 | ||
| 信号灯、仪表指示 | 指示与开关状态一致。 | |||
| 蓄电池外观 | 无膨胀、漏液和变形现象； | |||
| 极柱和安全阀周围无酸雾逸出（阀控式适用）或爬碱现象（碱性蓄电池适用）。 | ||||
| 低压开关柜 | 柜体铭牌 | 清晰、完整。 | ||
| 柜体外壳 | 无锈蚀、起泡、裂纹、尘污。 | |||
| 运行声音 | 无震动、异响。 | |||
| 各仪表 | 外壳无破损、密封良好、仪表引线无松动、脱落，指示正常。 | |||
| 信号灯 | 指示与开关状态一致。 | |||
| 进线柜、联络柜面板及其他控制开关 | 在正确位置。 | |||
| 电容柜内的电容器 | 外壳良好，无渗漏、膨胀情况，接触器工作正常。 |
7. 巡视报告
维护单位用电检查及整改建议书
| 客户名称 | 联系人 | |||||
| 用电地址 | 联系电话 | |||||
| 经我司维保人员的现场巡检，如发现贵单位的供电系统存在问题，请尽快按相关标准完善，避免贵单位因供电系统使用存在问题而造成的安全隐患及经济损失。 | ||||||
| 巡检项目 | 是否符合标准 | 存在问题及整改建议 | ||||
| 1、高压柜各指示灯、仪表检查 | 是口 否口 | |||||
| 2、高压柜带电显示装置检查 | 是口 否口 | |||||
| 3、进、出线柜电缆头检查 | 是口 否口 | |||||
| 4、高压柜防护措施检查 | 是口 否口 | |||||
| 5、继保装置检查 | 是口 否口 | |||||
| 6、直流屏检查 | 是口 否口 | |||||
| 7、变压器外观检查 | 是口 否口 | |||||
| 8、变压器各连接点温度检查 | 是口 否口 | |||||
| 9、变压器防护措施检查 | 是口 否口 | |||||
| 10、低压进线柜运行电流（A） | ||||||
| 11、低压柜各指示灯、仪表检查 | 是口 否口 | |||||
|
是口 否口 | |||||
| 13、电容柜避雷器外观检查 | 是口 否口 | |||||
| 14、电容柜补偿装置检查 | 是口 否口 | 变压器温度(℃) /最大电流(A) | ||||
| 15、低压柜各连接点温度检测 | 是口 否口 | |||||
| 16、低压柜防护措施检查 | 是口 否口 | |||||
| 17、标识牌齐全 | 是口 否口 | |||||
| 18、绝缘工具 | 是口 否口 | |||||
| 19、消防设施 | 是口 否口 | |||||
| 20、操作规程及制度 | 是口 否口 | |||||
| 21、高压配电一次系统图 | 是口 否口 | |||||
| 22、低压配电一次系统图 | 是口 否口 | |||||
| 23、其他___________________ | 是口 否口 | |||||
| 24、其他___________________ | 是口 否口 | |||||
| 备注： | ||||||
|
巡检人员 签名 |
客户签名 | |||||
| 巡检日期 | 签收日期 | |||||
