常熟框架开关摇不出来怎么解决?
发布时间:2019-10-15浏览次数:1112

1、正确的摇动取出方法(CW3-1600系列)

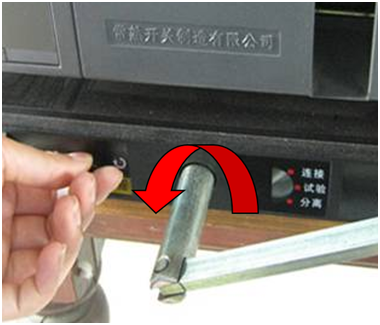

1)向左拨动“解锁拨钮”解锁,逆时针方向转动摇杆,将断路器本体从“连接”位置摇至“分离”位置(注:在摇动到“试验”位置时会自动锁定,必须向左拨动“解锁拨钮”解锁后方可继续摇动),摇到“分离”位置待锁定后,拔出摇杆并放回原处。

常熟框架断路器

2)拉出导轨。

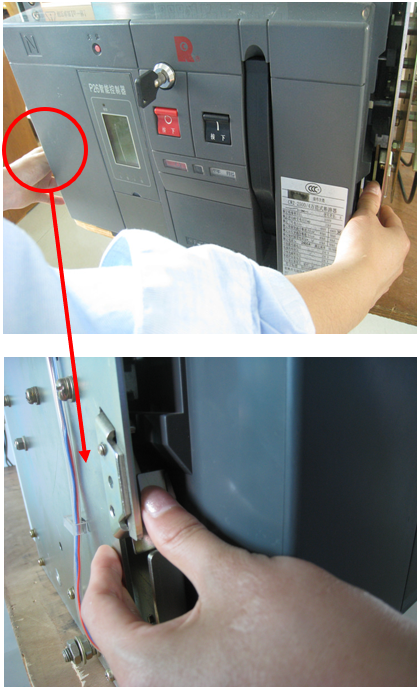

3)将断路器本体从抽屉座中拉出,并用双手抬出断路器。

4)将导轨推入抽屉座。

常熟框架式断路器

2、正确的摇动取出方法(CW3-2500及以上系列)

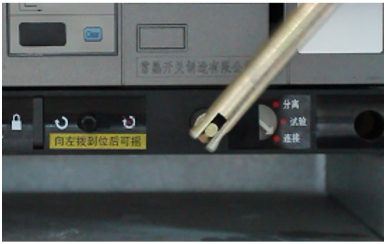

1)向左拨动“解锁拨钮”解锁,逆时针方向转动摇杆,将断路器本体从“连接”位置摇至“分离”位置(注:在摇动到“试验”位置时会自动锁定,必须向左拨动“解锁拨钮”解锁后方可继续摇动),摇到“分离”位置待锁定后,拔出摇杆并放回原处。

常熟万能式断路器

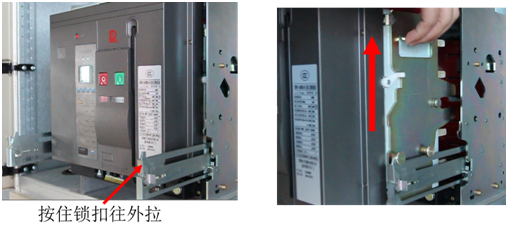

2)将摇杆拔出后,按图示,用大姆指按住锁扣,拉出断路器本体,注意拉出断路器本体时,由于重心前移,要注意防止断路器倾倒及跌落。

3)将断路器本体从抽屉座内取出,然后将抽出导轨推回原处。

常熟万能式断路器

3、抽屉式断路器不能抽出本体

原因:

1)摇杆未拔出

2)抽屉座由于操作不当跳齿

3)断路器未摇到正确的分离位置(异物掉落抽屉座)

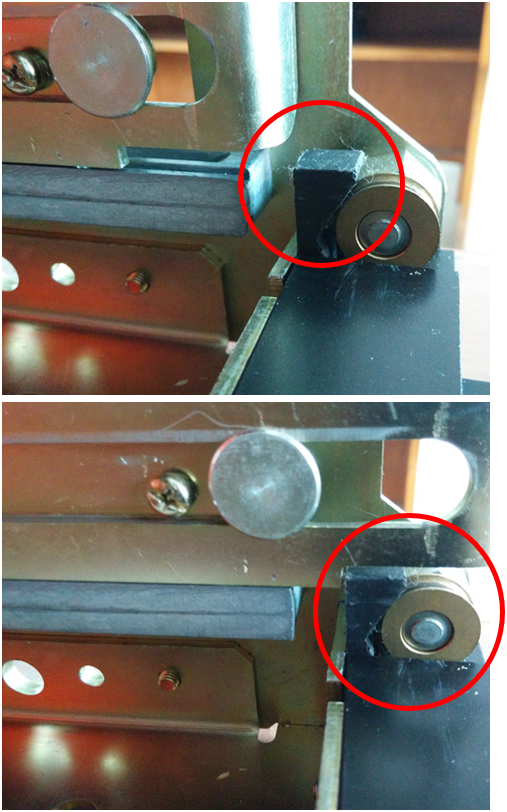

4)抽屉座黑色塑料罩壳挡板未复位,导致右侧滑板被挡住,不能抽出本体。

常熟框架开关

4、抽屉式断路器不能摇动本体

原因:

1)抽屉座传动机构内有异物

2)抽屉座传动机构干涩,导致摇动困难

3)断路器本体和抽屉座不匹配

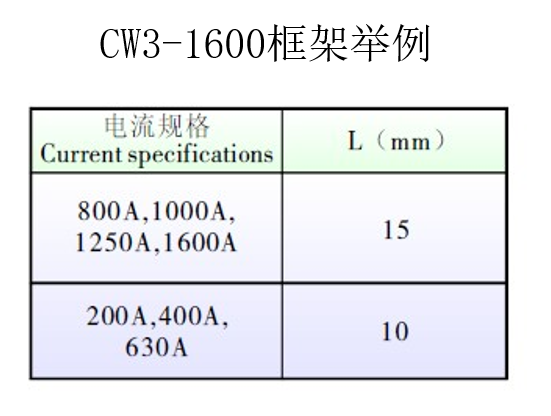

常熟断路器框架尺寸
